Með þróun skjáa hefur það fleiri og fleiri tengi. Í þessu tilfelli eru margir meira og meira ruglaðir um hvaða tengi skjásins eru notaðir. Jafnvel vinirnir sem taka oft eftir upplýsingatækni eru þeir sömu.
Í þessu skyni er nauðsynlegt að framkvæma víðtæka greiningu á viðmótunum sem notuð eru á núverandi skjá. Sem stendur eru mörg tengi á skjánum, þar á meðal eru aðallega VGA, DVI, HDMI, USB, DP osfrv. Sum þessara viðmóta eru einnig skipt í mismunandi gerðir og útgáfur. Í þessari myndgreiningu verður hún kynnt og greind í smáatriðum.
VGA tengi
VGA tengi er eitt af sameiginlegu viðmótum okkar og hefur verið tekið upp síðan CRT tímabil. Það er hliðstætt flutningsviðmót fyrir litamismun, D-gerð tengi, með 15 göt á það, sem sendir frá sér mismunandi merki, og VGA tengi er einnig kallað D-Sub tengi.
Lögun:
Fræðilega fær um að styðja 2048x1536 upplausnarmyndasendingu;
Þar sem VGA er hliðstæður merkjasending er það næmur fyrir truflunum og umbreyting merkja leiðir auðveldlega til taps á merkjum;
Við 1080P upplausn getur notandinn greinilega fundið fyrir tapi myndarinnar með berum augum;
Mælt er með því að nota 1080P upplausn fyrir eftirfarandi skjái.
VGA er mest notaða skjáviðmótið. Flestir lágmarkskjáir eru með VGA tengi, en vegna augljósra galla þess getur háupplausn ekki náð hressingu og aðeins myndinntak hefur ekki hljóðinntak. Það gerir það erfitt að spila á miðjum og háþróuðum skjám.
DVI tengi
DVI (Digital Visual Interface [1]), sem er stafrænt myndbandsviðmót. Það var hleypt af stokkunum árið 1999 af Silicon Image, Intel (Intel), Compaq (Compaq), IBM, HP (HP), NEC, Fujitsu (Fujitsu) og fleiri fyrirtækjum til að mynda DDWG (Digital Display Working Group). Viðmót staðlað. DVI tengi er flóknara, aðallega skipt í þrjár gerðir, DVI-A, DVI-D og DVI-I. DVI-D og DVI-I er skipt í eina rás og tvöfalda rás.
DVI-A, hliðstætt viðmót til að skipta um VGA, hefur verið úrelt.
DVI-A, stafrænu viðmóti, er skipt í eina rás (18 + 1) og tvöfalda rás (24 + 1). Það er ekki hægt að flytja til VGA og það er ekki hægt að nota millistykki.
Segja má að DVI-I, samhæft við hliðstætt og stafrænt viðmót, sé samþætting A og D, geti flutt VGA, en þarf millistykki.
Lögun:
Aðeins er hægt að senda myndir og upplausnin er takmörkuð;
Styður aðeins 8 bita RGB merkjasending, sem er ekki fullkomin fyrir suma breiðari litaskjá;
Viðmótið er tiltölulega stórt og óhagkvæmt og ekki hægt að nota það á tæki eins og ofurbækur;
Samhæfni tækisins er tiltölulega algeng, sérstaklega fyrir flatskjásjónvörp.
DVI sendir stafræn merki, stafrænar myndupplýsingar eru beint sendar á skjábúnaðinn án nokkurra umbreytinga, þannig að draga úr stafrænu → hliðstæðum → stafrænu fyrirferðarmiklu umbreytingarferli, spara mjög tíma, svo það er fljótlegra Það eyðir í raun fyrirbæri smear og notar DVI fyrir gagnaflutning. Merkið er ekki dregið úr, liturinn er hreinni og raunhæfari og það er einnig mikið notað um þessar mundir.

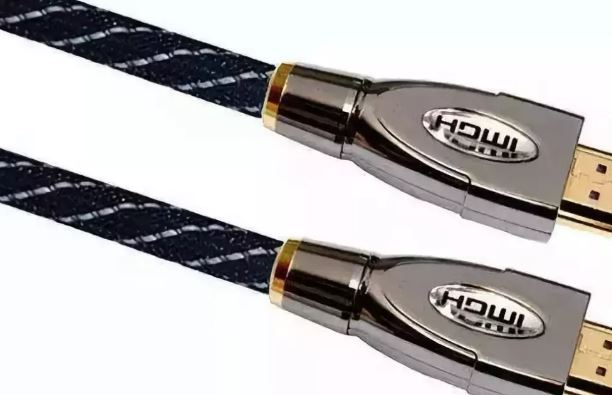

HDMI tengi
High Definition Multimedia Interface (HDMI) er stafræn vídeó / hljóðviðmótstækni. Það er sérstakt stafrænt viðmót sem hentar til að flytja myndir. Það getur sent hljóð- og myndmerki á sama tíma. Hámarks gagnaflutningshraði er 2,25. GB / s.
Lögun:
Nýjasta HDMI 1.4 staðallinn, sem er fær um að styðja 4Kx2K upplausnarsendingu með Ethernet rás, hljóð afturrás, stuðning við 3D aðgerðir osfrv.
Stuðningur við framleiðsla 4K upplausnar, sem bætir stuðninginn við 4KK sjónvarpið í dag og styður skjáinn;
Stuðningur 3D virka, getur mætt kröfum um flutningskerfi 3D TV;
Það getur einnig stutt meira en 30 tónstærð og getur birt skærustu litina undir ýmsum stöðlum.
Upplausn skjáviðmóts
HDMI er stafrænt viðmót sem veitir bestu myndgæði vegna þess að allar hliðstæðum tengingum (svo sem íhluti eða S-vídeó) þurfa ekki tap þegar umbreytast úr hliðstæðum í stafrænu. Þessi munur er sérstaklega áberandi við hærri upplausn, svo sem 1080p. Stafrænt myndband verður skarpara en myndbandshluti, og útrýming mýktar og smear sem er að finna í íhluti myndbands. Örlítil smáatriði með miklum birtuskilum eins og texta taka þennan mun að marki. Að auki er HDMI viðmótið mikið notað af mörgum ástæðum, sem nær einnig til margs konar HDMI tengi, aðallega Micro, mini HDMI og venjulegt HDMI tengi.

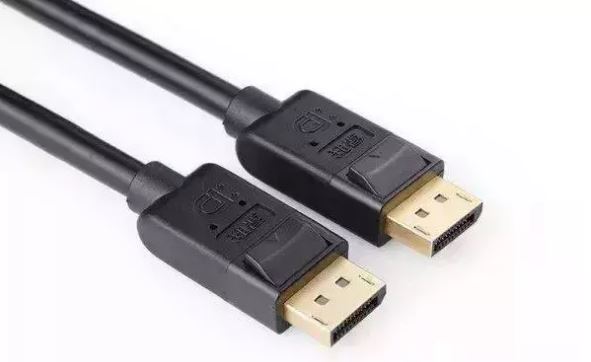

DisplayPort (vísað til sem DP):
DP viðmótið er arftaki DVI. Nú á dögum eru aðallega DisplayPort tengi og miniDP tengi þróuð af Apple. DP viðmótið hefur batnað mikið miðað við DVI og það hafa verið eigindlegar breytingar á bandbreidd og sérsniðni.
Í maí 2006 stofnaði Vídeó rafeindatækni staðla (VESA) 1.0 útgáfu staðalsins og uppfærði í útgáfu 1.1 eftir hálft ár og veitti stuðningi við HDCP, sem einnig er fyrirhugað að ráðast í á þessu ári.
Lengsta ytri tengifjarlægð DP tengisins getur náð 15M, hraðinn getur orðið 10.8Gb / S og það getur stutt 2560x1600 upplausn og 30 / 36bit litadýpt;
Það gerir einnig kleift að senda hljóð- og myndmerki um einn kapal, sem styður margs konar hágæða stafrænt hljóð;
Til viðbótar við fjórar helstu flutningsrásirnar veitir það einnig öfluga hjálparrás með bandbreidd 1Mbps og hámarks seinkun aðeins 500 us, sem gerir kleift að nota margar aðgerðir.
Apple miniDP viðmótið er öflugara, ekki aðeins viðmótið er lítið, heldur styður það einnig eindrægni ýmis tengi, þarf bara að bæta við millistykki.
Sem stendur er DP viðmót nýjasta 1.3 staðalsins, hraðinn getur náð 21.6 Gb / s, upplausnin getur beint stutt allt að 4K, aðallega notuð í tölvu, og þess vegna notar núverandi 4K skjár DP tengi.
